本實用新型涉及卷筒紙切紙機設備技術領域，具體涉及一種卷筒紙分切機的紙張反曲裝置。

背景技術：

日常生活中所用的紙張，是將大張的紙張裁切成所需的大小后進行使用。在加工過程中，紙張原料卷成卷，然后經放卷裝置將紙輸出，并根據需求復卷成不同規格的卷筒紙，當卷筒紙的規格達到標準時，將紙張切斷。紙張在輸出時一般會呈彎曲狀而顯得不平整，在復卷時彎曲的紙張會影響切刀的下刀工作，降低了紙張分卷的效率；同時，會產生紙張切割不精準而影響卷筒紙規格的現象。

針對上述問題，相關技術中，在進行紙張分切時增加了反曲裝置。所述反曲裝置設置在靠近復卷輥一側，輸出的紙張經過反曲步驟可提高紙張的平整度，從而方便紙張切割。所述反曲裝置為反曲導輥，設置在輸送紙張的上方，使所述反曲導輥的作用力方向與紙張的彎曲方向相反，達到紙張平整工作。然而，反曲導輥的作用力小，達不到紙張平整的目的，反曲導輥的作用力過大，會使紙張向另外一個方向反翹，因此，在實際應用中，使用所述反曲裝置后，紙張仍存在不平整的現象。

因此，有必要提供一種新的反曲裝置解決上述技術問題。

技術實現要素：

本實用新型的目的是克服上述技術問題，提供一種能提高復卷紙張的平整度的卷筒紙分切機的紙張反曲裝置。

本實用新型的技術方案是：

一種卷筒紙分切機的紙張反曲裝置，包括安裝座、固定于所述安裝座上的反曲導輥及設于所述安裝座且位于所述反曲導輥的紙張輸出端一側的平整面板。所述平整面板包括平行間隔設置的壓板和支撐板，所述壓板和所述支撐板之間形成紙張通道，所述壓板與所述支撐板的間距為0.1-2mm。

優選的，所述壓板和所述支撐板均為矩形，所述壓板和所述支撐板沿紙張輸送方向的寬度為30-80mm。

優選的，所述壓板和所述支撐板均為不銹鋼板。

優選的，所述壓板包括設于其靠近所述支撐板一側表面的彈性壓塊。

優選的，所述彈性壓塊的數量為多塊，多塊所述彈性壓板沿紙張輸送方向平行間隔分布。

優選的，所述彈性壓塊的數量為三塊。

優選的，所述彈性壓塊為橡膠塊。

優選的，所述彈性壓塊的厚度為1-2mm。

與相關技術相比，本實用新型提供的卷筒紙分切機的紙張反曲裝置，具有如下有益效果：

一、所述卷筒紙分切機的紙張反曲裝置包括沿紙張輸送方向依次設置的反曲導輥和平整面板，當所述反曲導輥作用力過小時，通過所述平整面板對紙張進行二次平整處理，當所述反曲導輥作用力過大使紙張向另外一個方向反翹時，通過所述平整面板使紙張改向，進而可保證進行復卷的紙張平整度。

二、所述平整面板包括平行間隔設置的壓板和支撐板，且所述壓板與所述支撐板的間距為0.1-2mm，限定了紙張可彎曲的程度，保證其平整效果。

三、所述壓板和所述支撐板沿紙張輸送方向的寬度為30-80mm，所述平整面板對紙張進行大面積二次平整處理，提高紙張平整效果。

四、所述壓板包括設于其靠近所述支撐板一側表面的彈性壓塊，紙張輸送過程中，所述彈性壓塊與紙張貼合，所述彈性壓塊對運動中的紙張施加作用力，進一步保證紙張的平整度。

附圖說明

圖1為本實用新型卷筒紙分切機的紙張反曲裝置的結構示意圖；

圖2為圖1所示卷筒紙分切機的紙張反曲裝置中平整面板的結構示意圖；

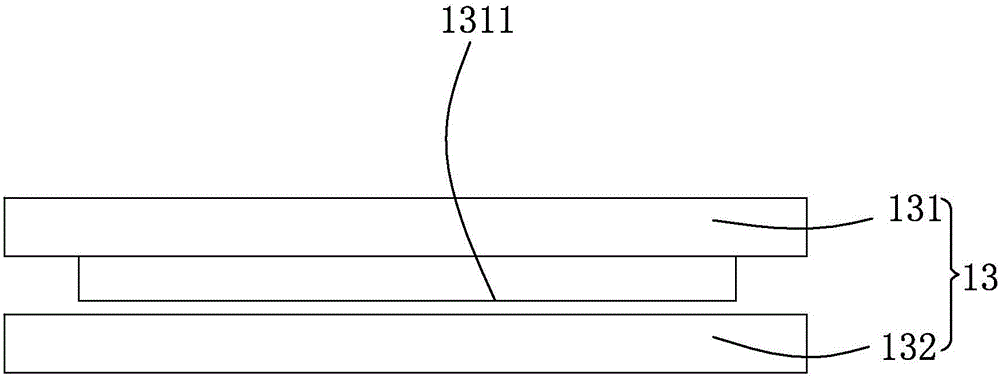

圖3為圖2所示平整面板的另一角度的結構示意圖。

具體實施方式

下面將結合附圖和實施方式對本實用新型作進一步說明。

請同時參閱圖1、圖2和圖3，其中圖1為本實用新型卷筒紙分切機的紙張反曲裝置的結構示意圖；圖2為圖1所示卷筒紙分切機的紙張反曲裝置中平整面板的結構示意圖；圖3為圖2所示平整面板的另一角度的結構示意圖。所述卷筒紙分切機的紙張反曲裝置1包括安裝座11、反曲導輥12及平整面板13。所述反曲導輥12及所述平整面板13沿紙張的輸送方向依次固定連接于所述安裝座11。

所述反曲導輥12包括輥體121及軸承122，所述軸承122安裝于所述輥體121的兩端，且所述軸承122固定連接于所述安裝座11。

所述平整面板13固定連接于所述安裝座11，其包括平行且間隔設置的壓板131及支撐板132。所述壓板131設于所述支撐板132上方，使所述壓板131和所述支撐板132之間形成紙張通道，即經過反曲導輥12的紙張穿過所述壓板131和所述支撐板132之間形成的間隙。當所述反曲導輥12作用力過小時，通過所述壓板131和所述支撐板132對紙張進行二次平整處理，當所述反曲導輥12作用力過大使紙張向另外一個方向反翹時，通過所述壓板131和所述支撐板132的平整使紙張改向，進而可保證進行復卷的紙張平整。

所述壓板131和所述支撐板132的間距為0.1-2mm，通過限定兩者的間距，可以限定紙張的彎曲程度，保證其平整效果。

所述壓板131和所述支撐板132均為矩形，沿紙張輸送方向，所述壓板131和所述支撐板132的寬度為30-80mm，所述壓板131和所述支撐板132共同作用，對紙張進行大面積二次平整處理，提高紙張平整效果。

所述壓板131和所述支撐板132均為不銹鋼板，其具有平整度高，且重量重的特點，有利于紙張的平整效果。

所述壓板131包括設于其靠近所述支撐板132一側表面的彈性壓塊1311，所述彈性壓塊1311的數量為三塊，沿紙張輸送方向平行間隔分布。所述彈性壓塊1311為橡膠塊，所述彈性壓塊1311對運動中的紙張施加作用力，進一步保證紙張的平整度。所述彈性壓塊1311的厚度為1-2mm，其彈性形變好，在紙張平整過程中保證紙張的完整性。

所述彈性壓塊1311的數量不限于三塊，能實現彈性壓緊紙張功能的其他數量的所述彈性壓塊1311同理包含在本實用新型的范圍內。

與相關技術相比，本實用新型提供的卷筒紙分切機的紙張反曲裝置，具有如下有益效果：

一、所述卷筒紙分切機的紙張反曲裝置1包括沿紙張輸送方向依次設置的反曲導輥12和平整面板13，當所述反曲導輥12作用力過小時，通過所述平整面板13對紙張進行二次平整處理，當所述反曲導輥12作用力過大使紙張向另外一個方向反翹時，通過所述平整面板13使紙張改向，進而可保證進行復卷的紙張平整。

二、所述平整面板13包括平行間隔設置的壓板131和支撐板132，且所述壓板131與所述支撐板132的間距為0.1-2mm，限定了紙張可彎曲的程度，保證其平整效果。

三、所述壓板131和所述支撐板132沿紙張輸送方向的寬度為30-80mm，所述平整面板13對紙張進行大面積二次平整處理，提高紙張平整效果。

四、所述壓板131包括設于其靠近所述支撐板132一側表面的彈性壓塊1311，紙張輸送過程中，所述彈性壓塊1311與紙張貼合，所述彈性壓塊1311對運動中的紙張施加作用力，進一步保證紙張的平整度。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其它相關的技術領域，均同理包括在本實用新型的專利保護范圍內。

技術特征：

1.一種卷筒紙分切機的紙張反曲裝置，包括安裝座及固定于所述安裝座上的反曲導輥，其特征在于，所述卷筒紙分切機的紙張反曲裝置還包括設于所述安裝座的平整面板，所述平整面板位于所述反曲導輥的紙張輸出端一側，所述平整面板包括平行間隔設置的壓板和支撐板，所述壓板和所述支撐板之間形成紙張通道，所述壓板與所述支撐板的間距為0.1-2mm。

2.根據權利要求1所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述壓板和所述支撐板均為矩形，所述壓板和所述支撐板沿紙張輸送方向的寬度為30-80mm。

3.根據權利要求1所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述壓板和所述支撐板均為不銹鋼板。

4.根據權利要求1至3中任一項所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述壓板包括設于其靠近所述支撐板一側表面的彈性壓塊。

5.根據權利要求4所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述彈性壓塊的數量為多塊，多塊所述彈性壓板沿紙張輸送方向平行間隔分布。

6.根據權利要求5所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述彈性壓塊的數量為三塊。

7.根據權利要求5所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述彈性壓塊為橡膠塊。

8.根據權利要求7所述的卷筒紙分切機的紙張反曲裝置，其特征在于，所述彈性壓塊的厚度為1-2mm。

技術總結

本實用新型公開一種卷筒紙分切機的紙張反曲裝置。所述卷筒紙分切機的紙張反曲裝置包括安裝座、固定于所述安裝座上的反曲導輥及設于所述安裝座且位于所述反曲導輥的紙張輸出端一側的平整面板，所述平整面板包括平行間隔設置的壓板和支撐板，所述壓板和所述支撐板之間形成紙張通道，所述壓板與所述支撐板的間距為0.1?2mm。本實用新型提供的卷筒紙分切機的紙張反曲裝置，可保證進行復卷的紙張平整度。

技術研發人員：陳亭;朱有欽

受保護的技術使用者：湖南康潔母嬰用品股份有限公司

文檔號碼：201620562942

技術研發日：2016.06.13

技術公布日：2017.01.11
