本技術涉及電解銅箔生產設備領域，尤其涉及一種防止起皺的收卷裝置。

背景技術：

1、鋰電銅箔生產工序包括溶銅、生箔、分切三個部分，生箔將溶銅獲得的電解液通過一系列化學反應獲得銅箔母卷，分切是再根據客戶需求對母卷進行裁切，從而獲得不同規格的銅箔小卷。在分切工段中，首先將母卷吊入分切機后方的放卷裝置，隨后經過分切機內部一系列導輥后將銅箔牽引至前方收卷裝置進行收卷，而收卷裝置的收卷張力，收卷轉速來源于分切機程序設定。收卷裝置主要由收卷輥、收卷管芯、壓輥、壓輥架構成。收卷輥的作用是固定收卷管芯、收卷管芯的作用是作為銅箔載體，壓輥的作用是展平銅箔。電解銅箔具有質地柔軟、厚度小的特點，當壓輥與收卷輥二者貼合力或水平度不良時，銅箔易出現皺紋、魚鱗紋等現象，嚴重影響銅箔成品率與良品率。

2、目前電解銅箔生產的分切工段中，收卷皺紋一直是令廠商頭疼問題。大部分銅箔廠采用普通的收卷輥與紙質收卷管芯，這導致高速收卷過程中，收卷輥易產生抖動、晃動，進而造成收卷銅箔的抖動、錯位，從而產生諸如起皺、色差等一系列質量問題。除此之外，當壓輥與收卷輥的貼合度與水平度不良時，也會使銅箔成品出現皺紋、魚鱗紋等問題。主流管芯使用木制材料，也容易在收卷過程中掉落木屑，污染銅箔，造成凹凸點等問題。針對這一現象，一些銅箔廠商通過使用水平儀校準收卷輥與壓輥水平后再進行收卷，但每次生產前都需進行水平校準，降低了生產效率；也有通過改變壓輥的下壓方式來改變與收卷輥的壓力，但若配置方式不合理，則會導致銅箔受力不均，產生折痕或皺紋。如中國實用新型專利申請?zhí)朿n202122304642.9介紹了一種電解銅箔收卷壓輥裝置，包括左生箔機機架、右生箔機機架、銅箔壓輥、銅箔收卷輥和氣缸機構；左生箔機機架包括左豎直部和第一左水平部，右生箔機機架包括右豎直部和第一右水平部；左豎直部的前端設有向前延伸的第二左水平部，右豎直部的前端設有向前延伸的第二右水平部；銅箔收卷輥的左端與第二左水平部轉動連接，銅箔收卷輥的右端與第二右水平部轉動連接；氣缸機構包括左氣缸、右氣缸、左抬升桿和右抬升桿。主流的氣缸式壓輥設置活動氣缸帶動壓輥支架的端部移動，從而實現將壓輥抬起和放下，如中國實用新型專利申請?zhí)朿n202220882664.5介紹了一種電解銅箔收卷壓輥裝置，包括有收卷輥和壓輥，收卷輥通過兩支架安裝；在兩支架上還安裝有導軌，導軌為朝收卷輥徑向傾斜的安裝結構，并且導軌靠近收卷輥的一端低于其遠離收卷輥的一端；壓輥通過其兩端的壓輥軸架設在兩導軌上，使壓輥形成在其自身重力作用下往收卷輥壓緊的結構。但這樣的下壓方式無法根據銅箔厚度調整壓力，當銅箔更薄時，易被擠壓形成膠輥印、皺紋；當銅箔更厚時，壓力不足易產生卷松、魚鱗紋。

技術實現思路

1、本實用新型要解決的問題是，現有的壓輥會導致銅箔受力不均，產生折痕或皺紋，或者無法根據銅箔厚度調整壓力，為此提供一種防止起皺的收卷裝置。

2、本實用新型的技術方案是：一種防止起皺的收卷裝置，包括：機架、收卷輥、壓輥和壓輥固定軸，所述壓輥兩端分別設有掛鉤，所述掛鉤上系有連接件，所述連接件的底部連接有移動配重塊，所述移動配重塊由中心穿設在與壓輥平行的配重梁上，所述配重梁的中部關于中心對稱安裝有兩個固定配重環。

3、上述方案的改進是所述壓輥通過支架與壓輥固定軸轉動連接，所述壓輥固定軸上穿設有位于支架兩側的內側固定環和外側固定環。

4、上述方案的進一步改進是所述收卷輥兩端分別開設有充氣孔。

5、上述方案中所述連接件是鐵絲。

6、上述方案中所述收卷輥是合金材質。

7、上述方案的更進一步改進是所述配重梁上均勻分布有若干個卡槽，所述移動配重塊和固定配重環與卡槽配合。

8、上述方案中所述收卷輥的管芯是frp玻璃鋼材。

9、上述方案中所述壓輥是橡膠材質。

10、本實用新型的有益效果是通過設計一種收卷裝置，其收卷輥為高密度合金材料的氣漲軸，通過重量減少收卷輥自身的抖動。同時給收卷輥充氣以固定收卷管芯，防止管芯跑偏晃動。其收卷管芯材質為frp玻璃鋼材，有效防止管芯變形造成的皺紋異常和邊部木屑掉落造成的凹凸點；其壓輥材質為橡膠，具備可根據幅寬調整壓輥長度的可拆卸與滑動的結構，同時具備可根據銅箔厚度規格調整的配重結構，以靈活應對不同厚度和幅寬銅箔生產的需求；進一步的，此壓輥配重由中間的固定配重與兩端的可移動配重構成，設計兩端對稱，使得銅箔的受力更加均勻。

技術特征：

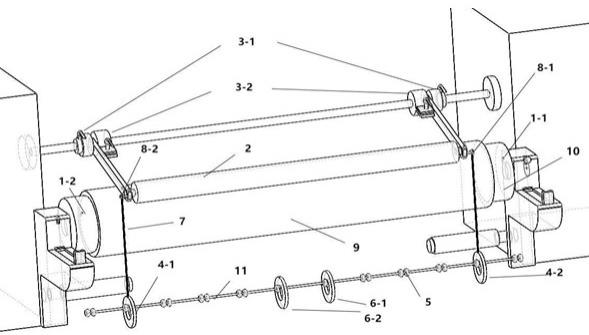

1.一種防止起皺的收卷裝置，包括：機架、收卷輥（10）、壓輥（2）和壓輥固定軸，其特征是：所述壓輥兩端分別設有掛鉤，所述掛鉤上系有連接件（7），所述連接件的底部連接有移動配重塊，所述移動配重塊由中心穿設在與壓輥平行的配重梁（11）上，所述配重梁的中部關于中心對稱安裝有兩個固定配重環。

2.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述壓輥通過支架與壓輥固定軸轉動連接，所述壓輥固定軸上穿設有位于支架兩側的內側固定環（3-2）和外側固定環（3-1）。

3.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述收卷輥兩端分別開設有充氣孔。

4.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述連接件是鐵絲。

5.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述收卷輥是合金材質。

6.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述配重梁上均勻分布有若干個卡槽（5），所述移動配重塊和固定配重環與卡槽配合。

7.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述收卷輥的管芯是frp玻璃鋼材。

8.如權利要求1所述的一種防止起皺的收卷裝置，其特征是：所述壓輥是橡膠材質。

技術總結

本技術公開了一種防止起皺的收卷裝置，包括：機架、收卷輥、壓輥和壓輥固定軸，所述壓輥兩端分別設有掛鉤，所述掛鉤上系有連接件，所述連接件的底部連接有移動配重塊，所述移動配重塊由中心穿設在與壓輥平行的配重梁上，所述配重梁的中部關于中心對稱安裝有兩個固定配重環。本技術的有益效果是過增加壓輥配重以減小壓輥與銅箔之間的間隙，有限效提升壓輥對銅箔的碾平效果，從而防止皺紋、魚鱗紋的產生。利用氣漲式合金收卷輥，固定FRP管材，減少收卷過程的抖動與晃動，增加箔卷的受力均勻性，從而減少收卷皺紋、色差的產生。并設計可適應不同幅寬和厚度規格的壓輥配重結構，根據相應銅箔規格更換配重與壓輥，有效防止皺紋、膠輥印的產生。

技術研發人員：黃全乾,曹盛強,耿城杰,吉建忠,李杰,姚祖,曹露,黃林,王鴻國,黃國平,周盛夫

受保護的技術使用者：廣西華創新材銅箔有限公司

技術研發日：20230310

技術公布日：2024/1/14
