用于a4紙生產設備中分切機的紙邊收集裝置

技術領域

1.本實用新型涉及紙張生產設備的技術領域，具體涉及用于a4紙生產設備中分切機的紙邊收集裝置。

背景技術：

2.一般的，在a4紙加工過程中，需要將寬幅的原紙卷展開并通過a4紙分切機進行紙張的裁切，分切機兩端的切刀用于將原紙兩側過寬的紙邊裁掉；

3.現有技術中，在分切機裁紙?zhí)幍膬蓚?cè)設置吸紙管，被裁掉的紙邊被吸入吸紙管中，并從吸紙管的排紙端排出，吸紙管的排紙端一般直接放置在地面上，排出的紙邊在吸紙管的排紙端自由堆積，裁切下的紙邊堆積如山，直接影響車間內的整潔度，且排紙端會同時排出強大的氣流，容易將地面的灰塵吹起，產生揚塵，也會影響車間內空氣的清潔度，直接影響車間內工人的身體健康；

4.另外，現有技術中的紙邊收集的操作中，收集的時候較為容易，比如，通過收集器完成，但是，對收集后的紙邊進行再次處理的時候，比較麻煩，需要找尋一定的工具，進行撥動紙邊，將紙邊撥出儲紙倉，而撥動工具，比如，鏟子，不是和儲紙倉配套使用的，因此，不是經常放置在儲紙倉附近，而找尋該工具必然浪費工作時間，造成工作效率下降。

技術實現要素：

5.有鑒于此，本實用新型提供一種用于a4紙生產設備中分切機的紙邊收集裝置，不僅能對紙邊進行收集，而且能清理收集到儲紙倉內的紙邊，做到收集和清理的一體化操作。

6.為解決上述技術問題，本實用新型提供用于a4紙生產設備中分切機的紙邊收集裝置，包括上端開口的儲紙倉，

7.設置在所述儲紙倉側面的連接管，

8.設置在所述儲紙倉上端的過濾機構，

9.設置在所述儲紙倉另一側面的清理機構，

10.設置在所述儲紙倉的另一側面且位于清理機構下方的清理門。

11.進一步的，所述過濾機構包括設置在所述儲紙倉上端面的滑軌，所述滑軌設置在儲紙倉上端的對立面上，所述滑軌上設置有滑槽，且滑槽設置在滑軌的對立面上，開口均朝向內側，所述過濾機構還包括過濾架，所述過濾架與滑槽之間滑動連接，所述過濾架的內側面安裝有濾網。

12.進一步的，所述過濾架的形狀與儲紙倉上端開口的形狀一致，均為矩形。

13.進一步的，所述過濾架的內側面與滑軌的內側面平齊。

14.進一步的，所述過濾架的下端面設置有封堵條，所述封堵條固定設置在過濾架邊部，且設置與滑槽滑動連接的邊的相鄰邊上。

15.進一步的，所述清理機構包括拉桿、擋板、把手和鏟板，所述拉桿連接有穿孔，并穿過穿孔后伸入到儲紙倉內，所述穿孔設置在側板上，所述側板為儲紙倉的側壁上的上部板。

16.進一步的，所述拉桿的外側端部設置有把手，所述把手與拉桿之間可拆卸連接，所述拉桿上套設有擋板，所述拉桿的內側端部安裝有鏟板，所述鏟板與拉桿之間可拆卸式連接。

17.進一步的，所述把手與鏟板之間平行設置。

18.進一步的，所述拉桿與穿孔之間滑動連接，且拉桿的直徑小于穿孔的直徑。

19.進一步的，所述穿孔的直徑小于擋板的直徑。

20.本實用新型的上述技術方案的有益效果如下：

21.這里的技術效果可以總數，如列舉

22.1、紙邊集中收集，通過連接管連接吸紙管，紙邊進入到儲紙倉，為了避免進入到儲紙倉內的紙邊飛出，設置了濾網，既能出風，又能將紙邊留在儲紙倉中。

23.2、方便清理紙邊，通過手動操作清理機構，可將儲紙倉內的紙邊快速的清理出儲紙倉。

24.3、過濾架可更換，由于過濾架與滑軌之間為滑動連接，可以通過手動抽拉的方式，將過濾架拉出，可直徑更換另一個過濾架。

附圖說明

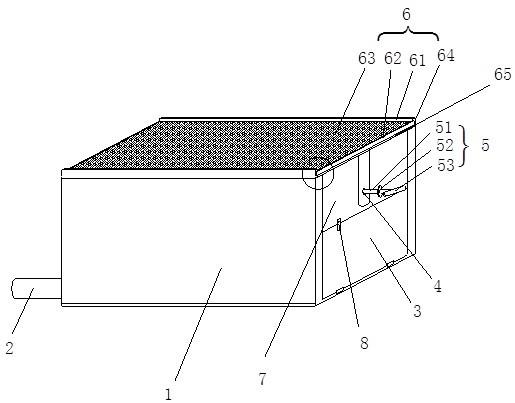

25.圖1為用于a4紙生產設備中分切機的紙邊收集裝置的結構示意圖；

26.圖2為圖1的內部結構示意圖；

27.圖3為圖1中的局部放大圖；

28.1、儲紙倉；2、連接管；3、清理門；4、穿孔；5、清理機構；51、拉桿；52、擋板；53、把手；54、鏟板；6、過濾機構；61、滑軌；62、過濾架；63、濾網；64、滑槽；65、封堵條；7、側板；8、鎖扣。

具體實施方式

29.為使本實用新型實施例的目的、技術方案和優點更加清楚，下面將結合本實用新型實施例的附圖1

?

3，對本實用新型實施例的技術方案進行清楚、完整地描述。顯然，所描述的實施例是本實用新型的一部分實施例，而不是全部的實施例?；谒枋龅谋緦?shí)用新型的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

30.如圖1

?

3所示：用于a4紙生產設備中分切機的紙邊收集裝置，包括上端開口的儲紙倉1，設置在所述儲紙倉1側面的連接管2，設置在所述儲紙倉1上端的過濾機構6，設置在所述儲紙倉1另一側面的清理機構5，設置在所述儲紙倉1的另一側面且位于清理機構5下方的清理門3。

31.具體而言，由于在a4紙加工過程中，起初加工出來的為寬幅，需要進過分切機后，切成a4紙張的大小，分切機在分切的過程中，會產生紙邊，需要對紙邊進行清理，現有技術中通過吸紙管直接將紙邊吸走，送到一邊，而不做搜集處理，本技術中，連接管2直接連接吸紙管，通過吸紙管的紙邊通過連接管2，由于連接管2貫穿儲紙倉1的側壁，因此紙邊能進入到儲紙倉1中，進入到儲紙倉1的紙邊，為了起到搜集作用，在儲紙倉1的上端設置了過濾機構6，用于出風，但紙邊不能通過，紙邊將留在儲紙倉1內，達到搜集紙邊的目的；另外，當儲紙倉1的內部收集滿后，需要將儲紙倉1內的紙邊清理，以便繼續搜集紙邊，通過在側面上設置清理機構5，對儲紙倉1內的紙邊進行清理，在清理的時候，需要打開清理門3，然后操作清理機構5。

32.實施例1

33.進一步的，所述過濾機構6包括設置在所述儲紙倉1上端面的滑軌61，所述滑軌61設置在儲紙倉1上端的對立面上，所述滑軌61上設置有滑槽64，且滑槽64設置在滑軌61的對立面上，開口均朝向內側，所述過濾機構6還包括過濾架62，所述過濾架62與滑槽64之間滑動連接，所述過濾架62的內側面安裝有濾網63。

34.本實施例中，在儲紙倉1的上端面設置滑軌61，由于儲紙倉1為上端開口的結構，且結合圖可知，儲紙倉1的上端開口形狀為矩形，也即是滑軌61安裝在邊上即可，優選數量為兩個，當然，一個同樣適用，在滑軌61的內側面上設置有滑槽64，滑槽64內安裝過濾架62，過濾架62的邊框與滑槽64之間滑動連接，過濾架62上安裝有濾網63，濾網63用于過濾紙邊，濾網63可通過固定件，比如螺釘固定在過濾架62上，類似于窗紗結構。

35.實施例2

36.進一步的，所述過濾架62的形狀與儲紙倉1上端開口的形狀一致，均為矩形。

37.本實施例中，為了更加有效的對紙邊進行過濾，過濾架62的形狀優選與儲紙倉1上端的形狀一直，且優選為矩形，在實際操作時，過濾架62的尺寸需要大于儲紙倉1上端開口的。

38.實施例3

39.進一步的，所述過濾架62的內側面與滑軌61的內側面平齊。

40.本實施例中，將過濾架62的內側面與滑軌61的內側面平齊，好處在于過濾架62與滑軌61之間為滑動連接，避免紙邊進入到滑軌61上的滑槽64內，造成滑動時候的堵塞，因此將過濾架62的內側面與滑軌61的內側面平齊，當然，過濾架62的內側面相對于滑軌61的內側面向外突出一段距離，效果更好。

41.實施例4

42.進一步的，所述過濾架62的下端面設置有封堵條65，所述封堵條65固定設置在過濾架62邊部，且設置與滑槽64滑動連接的邊的相鄰邊上。

43.本實施例中，為了解決紙邊從側面出來的問題，在過濾架62的下端面安裝了封堵條65，可通過螺釘固定，具體的，封堵條65為條狀，具有一定厚度，優先設置在下端面的邊部，且與滑槽64滑動連接的邊的相鄰邊上，數量為兩個，對立設置。

44.實施例5

45.進一步的，所述清理機構5包括拉桿51、擋板52、把手53和鏟板54，所述拉桿51連接有穿孔4，并穿過穿孔4后伸入到儲紙倉1內，所述穿孔4設置在側板7上，所述側板7為儲紙倉1的側壁上的上部板。

46.本實施例中，描述了清理機構5的部件組成，也即是在儲紙倉1的側板7上打孔，也即是穿孔4，在穿孔4內穿入拉桿51，拉桿51為折彎結構，然后在拉桿51上套設擋板52，在拉桿51的兩端分別安裝把手53和鏟板54，清理機構5需要人工操作，來回前后移動拉桿51，即可完成紙邊向清理門3處移動的目的。

47.實施例6

48.進一步的，所述拉桿51的外側端部設置有把手53，所述把手53與拉桿51之間可拆卸連接，所述拉桿51上套設有擋板52，所述拉桿51的內側端部安裝有鏟板54，所述鏟板54與

拉桿51之間可拆卸式連接。

49.本實施例中，為了方便操作，在拉桿51的端部設置把手53，把手53為桿狀結構，與拉桿51之間垂直關系，且與拉桿51的連接方式為可拆卸式，比如，螺釘連接，同樣的鏟板54與拉桿51之間也是可拆卸連接，比如，螺釘連接；擋板52的作用是對拉桿51的限位，避免拉桿51過渡的向儲紙倉1內移動。

50.實施例7

51.進一步的，所述把手53與鏟板54之間平行設置。

52.本實施例中，為了方便操作著知道鏟板54在儲紙倉1中的位置，也即是鏟板54的狀態，因?yàn)?，鏟板54的狀態影響清理紙邊的效率，因此，將把手53與鏟板54之間平行設置，通過觀察把手53的位置，可清楚的知道鏟板54的狀態。

53.實施例8

54.進一步的，所述拉桿51與穿孔4之間滑動連接，且拉桿51的直徑小于穿孔4的直徑。

55.本實施例中，拉桿51與穿孔4之間滑動連接，且拉桿51直徑小于穿孔4的直徑，因?yàn)榍謇砑堖叺臅r(shí)候，需要拉回的抽拉拉桿51。

56.實施例9

57.進一步的，所述穿孔4的直徑小于擋板52的直徑。

58.本實施例中，為了達到對拉桿51的限位，擋板52與拉桿51之間固定連接，擋板52的直徑要大于穿孔4的直徑。

59.本實用新型的工作原理：

60.本技術中，通過過濾機構6對紙邊進行過濾，在過濾架62上設置有濾網63，且由于過濾架62與滑槽64之間滑動連接，可對濾網63進行更換，在需要清理儲紙倉1內的紙邊時，打開清理門3，由于清理門3的下端通過合頁連接儲紙倉1，上端是通過鎖扣固定在側板7上，打開鎖扣即可打開清理門3，然后通過清理機構5，對儲紙倉1內的紙邊進行清理。

61.在本實用新型中，除非另有明確的規定和限定，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

62.以上所述是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型所述原理的前提下，還可以作出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。

技術特征：

1.用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：包括上端開口的儲紙倉(1)；設置在所述儲紙倉(1)側面的連接管(2)；設置在所述儲紙倉(1)上端的過濾機構(6)；設置在所述儲紙倉(1)另一側面的清理機構(5)；設置在所述儲紙倉(1)的另一側面且位于清理機構(5)下方的清理門(3)。2.如權利要求1所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述過濾機構(6)包括設置在所述儲紙倉(1)上端面的滑軌(61)，所述滑軌(61)設置在儲紙倉(1)上端的對立面上，所述滑軌(61)上設置有滑槽(64)，且滑槽(64)設置在滑軌(61)的對立面上，開口均朝向內側，所述過濾機構(6)還包括過濾架(62)，所述過濾架(62)與滑槽(64)之間滑動連接，所述過濾架(62)的內側面安裝有濾網(63)。3.如權利要求2所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述過濾架(62)的形狀與儲紙倉(1)上端開口的形狀一致，均為矩形。4.如權利要求3所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述過濾架(62)的內側面與滑軌(61)的內側面平齊。5.如權利要求4所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述過濾架(62)的下端面設置有封堵條(65)，所述封堵條(65)固定設置在過濾架(62)邊部，且設置與滑槽(64)滑動連接的邊的相鄰邊上。6.如權利要求1所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述清理機構(5)包括拉桿(51)、擋板(52)、把手(53)和鏟板(54)，所述拉桿(51)連接有穿孔(4)，并穿過穿孔(4)后伸入到儲紙倉(1)內，所述穿孔(4)設置在側板(7)上，所述側板(7)為儲紙倉(1)的側壁上的上部板。7.如權利要求6所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述拉桿(51)的外側端部設置有把手(53)，所述把手(53)與拉桿(51)之間可拆卸連接，所述拉桿(51)上套設有擋板(52)，所述拉桿(51)的內側端部安裝有鏟板(54)，所述鏟板(54)與拉桿(51)之間可拆卸式連接。8.如權利要求7所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述把手(53)與鏟板(54)之間平行設置。9.如權利要求8所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述拉桿(51)與穿孔(4)之間滑動連接，且拉桿(51)的直徑小于穿孔(4)的直徑。10.如權利要求9所述的用于a4紙生產設備中分切機的紙邊收集裝置，其特征在于：所述穿孔(4)的直徑小于擋板(52)的直徑。

技術總結

本實用新型提供用于A4紙生產設備中分切機的紙邊收集裝置，屬于紙張生產設備的技術領域，包括上端開口的儲紙倉，設置在所述儲紙倉側面的連接管，設置在所述儲紙倉上端的過濾機構，設置在所述儲紙倉另一側面的清理機構，設置在所述儲紙倉的另一側面且位于清理機構下方的清理門，所述過濾機構包括設置在所述儲紙倉上端面的滑軌，所述滑軌設置在儲紙倉上端的對立面上，所述滑軌上設置有滑槽，且滑槽設置在滑軌的對立面上，開口均朝向內側，所述過濾機構還包括過濾架，所述過濾架與滑槽之間滑動連接，所述過濾架的內側面安裝有濾網；本實用新型不僅能對紙邊進行收集，而且能清理收集到儲紙倉內的紙邊。儲紙倉內的紙邊。儲紙倉內的紙邊。

技術研發人員：任守存

受保護的技術使用者：河南紙呱呱包裝科技有限公司

技術研發日：2021.05.31

技術公布日：2021/12/30
