bopp薄膜生產用分切機

技術領域

1.本實用新型涉及薄膜加工設備的技術領域，特別是涉及一種bopp薄膜生產用分切機。

背景技術：

2.bopp薄膜是雙向拉伸聚丙烯薄膜的簡稱，bopp薄膜的生產是將高分子聚丙烯的熔體首先通過狹長機頭制成片材或厚膜，然后在專用的拉伸機內，在一定的溫度和設定的速度下，同時或分步在垂直的兩個方向上進行的拉伸，并經過適當?shù)睦鋮s或熱處理或特殊的加工制成的薄膜。

3.在bopp薄膜生產加工過程中，還會根據生產要求，通過分切主機將母卷加工成滿足規格要求的子卷，也就是最終的成品卷，母卷薄膜經過分切加工成規定尺寸的子卷薄膜，然后纏繞在收卷軸上，通過收卷電機帶動收卷軸轉動，從而形成多個成品卷，工作人員在分切完成后，可將成品卷從收卷軸上取下，但是現有分切機上的收卷軸，不便于進行拆裝，影響工作效率，導致使用局限性較高。

技術實現要素：

4.為解決上述技術問題，本實用新型提供一種能夠使收卷軸拆裝更加便捷，有效提高工作效率，降低使用局限性的bopp薄膜生產用分切機。

5.本實用新型的一種bopp薄膜生產用分切機，包括機臺、收卷電機、左轉盤、右轉盤、兩組頂緊軸和收卷軸，機臺上設置有分切主機，收卷電機固定安裝在分切主機上，左轉盤和右轉盤上均設置有連接軸，左轉盤通過連接軸與收卷電機輸出端的連接轉動安裝在分切主機內側左端，右轉盤通過連接軸轉動安裝在分切主機內側右端，并且左轉盤與右轉盤同軸，左轉盤和右轉盤的內部均設置有滑動腔，兩組滑動腔內均設置有彈簧，左轉盤的右端和右轉盤的左端分別與滑動腔連通的設置有滑孔，兩組頂緊軸通過與滑孔的配合分別滑動安裝在左轉盤和右轉盤上，兩組頂緊軸上均設置有限位盤，兩組限位盤分別與兩組彈簧固定連接，收卷軸的兩端均設置有插孔，收卷軸通過插孔與頂緊軸的配合可拆卸的安裝在左轉盤和右轉盤上，機臺的底端螺裝的轉動設置有四組調節地腳，四組調節地腳上均螺裝套設有鎖母，并且四組鎖母的頂端均與機臺的底端貼緊。

6.本實用新型的一種bopp薄膜生產用分切機，還包括兩組固定座、左圍欄、右圍欄和磁鐵片，兩組固定座前后對稱的固定安裝在機臺頂端，左圍欄和右圍欄通過與固定座的配合對稱的轉動安裝在機臺上，右圍欄上設置有兩組鐵片，兩組磁鐵片通過與鐵片的配合固定安裝在左圍欄上。

7.本實用新型的一種bopp薄膜生產用分切機，所述左圍欄和右圍欄上均連接設置有把手。

8.本實用新型的一種bopp薄膜生產用分切機，所述左轉盤和右轉盤上均設置有緩沖墊。

9.本實用新型的一種bopp薄膜生產用分切機，所述兩組滑孔上均設置有滑套。

10.本實用新型的一種bopp薄膜生產用分切機，還包括四組萬向輪，四組萬向輪均固定安裝在機臺的底端。

11.本實用新型的一種bopp薄膜生產用分切機，還包括手推把，手推把固定安裝在機臺的左端。

12.本實用新型的一種bopp薄膜生產用分切機，還包括防滑把套，防滑把套固定套裝在手推把的圓周外壁上。

13.與現有技術相比本實用新型的有益效果為：首先在拆卸收卷軸時，收卷軸的左右兩端與左轉盤和右轉盤的表面還留有距離，工作人員可通過擠壓頂緊軸，使頂緊軸通過收卷軸擠壓彈簧，使彈簧壓縮，從而將頂緊軸從插孔脫離處理，即可將收卷軸拆卸下來，安裝時，先將左轉盤上的頂緊軸插入插孔內并擠壓，使右轉盤上的頂緊軸插入另一端的插孔內，彈簧在受到壓縮時提供彈力，使頂緊軸將收卷軸頂緊，即可完成安裝，從而能夠使收卷軸拆裝更加便捷，有效提高工作效率，降低使用局限性。

附圖說明

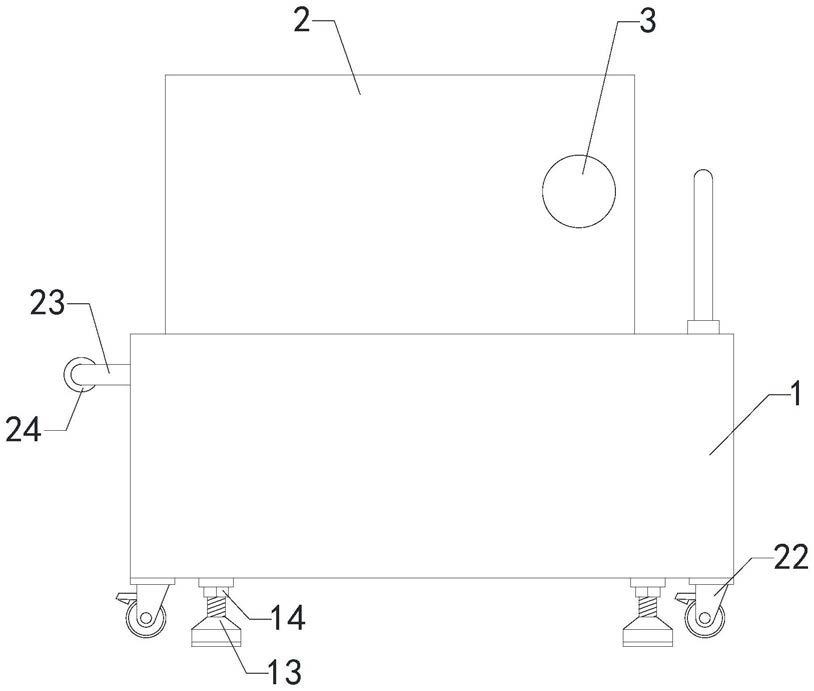

14.圖1是本實用新型的前側結構示意圖；

15.圖2是本實用新型的右側局部結構示意圖；

16.圖3是本實用新型中頂緊軸安裝的剖面結構結構示意圖；

17.圖4是本實用新型中左、右圍欄安裝的右側示意圖；

18.附圖中標記：1、機臺；2、分切主機；3、收卷電機；4、左轉盤；5、右轉盤；6、連接軸；7、滑動腔；8、彈簧；9、滑孔；10、頂緊軸；11、限位盤；12、收卷軸；13、調節地腳；14、鎖母；15、固定座；16、左圍欄；17、右圍欄；18、磁鐵片；19、把手；20、緩沖墊；21、滑套；22、萬向輪；23、手推把；24、防滑把套。

具體實施方式

19.下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

20.如圖1至圖4所示，本實用新型的一種bopp薄膜生產用分切機，包括機臺1、收卷電機3、左轉盤4、右轉盤5、兩組頂緊軸10和收卷軸12，機臺1上設置有分切主機2，收卷電機3固定安裝在分切主機2上，左轉盤4和右轉盤5上均設置有連接軸6，左轉盤4通過連接軸6與收卷電機3輸出端的連接轉動安裝在分切主機2內側左端，右轉盤5通過連接軸6轉動安裝在分切主機2內側右端，并且左轉盤4與右轉盤5同軸，左轉盤4和右轉盤5的內部均設置有滑動腔7，兩組滑動腔7內均設置有彈簧8，左轉盤4的右端和右轉盤5的左端分別與滑動腔7連通的設置有滑孔9，兩組頂緊軸10通過與滑孔9的配合分別滑動安裝在左轉盤4和右轉盤5上，兩組頂緊軸10上均設置有限位盤11，兩組限位盤11分別與兩組彈簧8固定連接，收卷軸12的兩端均設置有插孔，收卷軸12通過插孔與頂緊軸10的配合可拆卸的安裝在左轉盤4和右轉盤5上，機臺1的底端螺裝的轉動設置有四組調節地腳13，四組調節地腳13上均螺裝套設有鎖母14，并且四組鎖母14的頂端均與機臺1的底端貼緊；首先在拆卸收卷軸12時，收卷軸12的左右兩端與左轉盤4和右轉盤5的表面還留有距離，工作人員可通過擠壓頂緊軸10，使頂緊軸

10通過收卷軸12擠壓彈簧8，使彈簧8壓縮，從而將頂緊軸10從插孔脫離處理，即可將收卷軸12拆卸下來，安裝時，先將左轉盤4上的頂緊軸10插入插孔內并擠壓，使右轉盤5上的頂緊軸10插入另一端的插孔內，彈簧在受到壓縮時提供彈力，使頂緊軸10將收卷軸12頂緊，即可完成安裝，從而能夠使收卷軸拆裝更加便捷，有效提高工作效率，降低使用局限性。

21.本實用新型的一種bopp薄膜生產用分切機，還包括兩組固定座15、左圍欄16、右圍欄17和磁鐵片18，兩組固定座15前后對稱的固定安裝在機臺1頂端，左圍欄16和右圍欄17通過與固定座15的配合對稱的轉動安裝在機臺1上，右圍欄17上設置有兩組鐵片，兩組磁鐵片18通過與鐵片的配合固定安裝在左圍欄16上；通過設置左圍欄16和右圍欄17，能夠在設備運行時，將左圍欄16和右圍欄17閉合，避免因收卷軸12的轉動對工作人員造成損傷，提高設備使用的安全性。

22.本實用新型的一種bopp薄膜生產用分切機，所述左圍欄16和右圍欄17上均連接設置有把手19；通過設置把手19，能夠使左圍欄16和右圍欄17的開閉更加的便捷，降低使用局限性。

23.本實用新型的一種bopp薄膜生產用分切機，所述左轉盤4和右轉盤5上均設置有緩沖墊20；通過設置緩沖墊20，能夠有效防止在收卷軸12拆裝過程中與左轉盤4和右轉盤5發生碰撞，提高使用可靠性。

24.本實用新型的一種bopp薄膜生產用分切機，所述兩組滑孔9上均設置有滑套21；通過設置滑套21，能夠使頂緊軸10的滑動更加的順暢，減少頂緊軸10的磨損，提高使用可靠性。

25.本實用新型的一種bopp薄膜生產用分切機，還包括四組萬向輪22，四組萬向輪22均固定安裝在機臺1的底端；通過設置萬向輪22，能夠在調低調節地腳13時，使萬向輪22與地面接觸，從而能夠使設備的移動和調整更加的省力便捷，降低使用局限性。

26.本實用新型的一種bopp薄膜生產用分切機，還包括手推把23，手推把23固定安裝在機臺1的左端；通過設置手推把23，能夠便于推動設備進行移動和調整，降低使用局限性。

27.本實用新型的一種bopp薄膜生產用分切機，還包括防滑把套24，防滑把套24固定套裝在手推把23的圓周外壁上；通過設置防滑把套24，能夠有效防止在推動時，手部出現打滑脫手的情況，提高使用可靠性。

28.本實用新型的一種bopp薄膜生產用分切機，其在工作時，首先在拆卸收卷軸12時，收卷軸12的左右兩端與左轉盤4和右轉盤5的表面還留有距離，工作人員可通過擠壓頂緊軸10，使頂緊軸10通過收卷軸12擠壓彈簧8，使彈簧8壓縮，從而將頂緊軸10從插孔脫離處理，即可將收卷軸12拆卸下來，安裝時，先將左轉盤4上的頂緊軸10插入插孔內并擠壓，使右轉盤5上的頂緊軸10插入另一端的插孔內，彈簧在受到壓縮時提供彈力，使頂緊軸10將收卷軸12頂緊，即可完成安裝。

29.本實用新型的一種bopp薄膜生產用分切機，其安裝方式、連接方式或設置方式均為常見機械方式，只要能夠達成其有益效果的均可進行實施；本行業內技術人員只需按照其附帶的使用說明書進行安裝和操作即可。

30.以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。

技術特征：

1.一種bopp薄膜生產用分切機，其特征在于，包括機臺(1)、收卷電機(3)、左轉盤(4)、右轉盤(5)、兩組頂緊軸(10)和收卷軸(12)，機臺(1)上設置有分切主機(2)，收卷電機(3)固定安裝在分切主機(2)上，左轉盤(4)和右轉盤(5)上均設置有連接軸(6)，左轉盤(4)通過連接軸(6)與收卷電機(3)輸出端的連接轉動安裝在分切主機(2)內側左端，右轉盤(5)通過連接軸(6)轉動安裝在分切主機(2)內側右端，并且左轉盤(4)與右轉盤(5)同軸，左轉盤(4)和右轉盤(5)的內部均設置有滑動腔(7)，兩組滑動腔(7)內均設置有彈簧(8)，左轉盤(4)的右端和右轉盤(5)的左端分別與滑動腔(7)連通的設置有滑孔(9)，兩組頂緊軸(10)通過與滑孔(9)的配合分別滑動安裝在左轉盤(4)和右轉盤(5)上，兩組頂緊軸(10)上均設置有限位盤(11)，兩組限位盤(11)分別與兩組彈簧(8)固定連接，收卷軸(12)的兩端均設置有插孔，收卷軸(12)通過插孔與頂緊軸(10)的配合可拆卸的安裝在左轉盤(4)和右轉盤(5)上，機臺(1)的底端螺裝的轉動設置有四組調節地腳(13)，四組調節地腳(13)上均螺裝套設有鎖母(14)，并且四組鎖母(14)的頂端均與機臺(1)的底端貼緊。2.如權利要求1所述的一種bopp薄膜生產用分切機，其特征在于，還包括兩組固定座(15)、左圍欄(16)、右圍欄(17)和磁鐵片(18)，兩組固定座(15)前后對稱的固定安裝在機臺(1)頂端，左圍欄(16)和右圍欄(17)通過與固定座(15)的配合對稱的轉動安裝在機臺(1)上，右圍欄(17)上設置有兩組鐵片，兩組磁鐵片(18)通過與鐵片的配合固定安裝在左圍欄(16)上。3.如權利要求2所述的一種bopp薄膜生產用分切機，其特征在于，所述左圍欄(16)和右圍欄(17)上均連接設置有把手(19)。4.如權利要求3所述的一種bopp薄膜生產用分切機，其特征在于，所述左轉盤(4)和右轉盤(5)上均設置有緩沖墊(20)。5.如權利要求4所述的一種bopp薄膜生產用分切機，其特征在于，所述兩組滑孔(9)上均設置有滑套(21)。6.如權利要求5所述的一種bopp薄膜生產用分切機，其特征在于，還包括四組萬向輪(22)，四組萬向輪(22)均固定安裝在機臺(1)的底端。7.如權利要求6所述的一種bopp薄膜生產用分切機，其特征在于，還包括手推把(23)，手推把(23)固定安裝在機臺(1)的左端。8.如權利要求7所述的一種bopp薄膜生產用分切機，其特征在于，還包括防滑把套(24)，防滑把套(24)固定套裝在手推把(23)的圓周外壁上。

技術總結

本實用新型涉及薄膜加工設備的技術領域，特別是涉及一種BOPP薄膜生產用分切機，其能夠使收卷軸拆裝更加便捷，有效提高工作效率，降低使用局限性；包括機臺、收卷電機、左轉盤、右轉盤、兩組頂緊軸和收卷軸，機臺上設置有分切主機，收卷電機固定安裝在分切主機上，左轉盤和右轉盤上均設置有連接軸，左轉盤通過連接軸與收卷電機輸出端的連接轉動安裝在分切主機內側左端，右轉盤通過連接軸轉動安裝在分切主機內側右端，收卷軸的兩端均設置有插孔，收卷軸通過插孔與頂緊軸的配合可拆卸的安裝在左轉盤和右轉盤上，機臺的底端螺裝的轉動設置有四組調節地腳，四組調節地腳上均螺裝套設有鎖母，并且四組鎖母的頂端均與機臺的底端貼緊。并且四組鎖母的頂端均與機臺的底端貼緊。并且四組鎖母的頂端均與機臺的底端貼緊。
