本實用新型涉及橡膠加工領域，具體是指一種多刀橡膠分條機。

背景技術：

在橡膠制造領域中，在橡膠硫化成型后，需要進行切割分條。目前的橡膠生產線上，對膠料實施切割動作一般使用手工送料至分條刀，導致在切割分條過程中容易出現橡膠跑偏，且存在安全隱患，高速旋轉的分條刀容易傷害操作者。

技術實現要素：

本實用新型要解決的技術問題是解決以上問題，提供一種安全性高，橡膠不易跑偏的一種多刀橡膠分條機。

為解決上述技術問題，本實用新型提供的技術方案為：一種多刀橡膠分條機，包括支撐座，所述支撐座上設有第一支撐架，所述第一支撐架上設有可旋轉的第一軸承輥，所述第一軸承輥上設有若干分條刀，所述第一支撐架上位于第一軸承輥的下方設有第二軸承輥，所述第二軸承輥上匹配分條刀設有滾軸，所述滾軸與分條刀呈虛接觸狀態，所述第一軸承輥與第二軸承輥的一端分別連接有第一齒輪和第二齒輪，所述第一齒輪與第二齒輪相互嚙合，所述第二軸承輥靠近第二齒輪一端穿過第一支撐架連接設有第一主動輪，所述第二軸承輥靠近第一主動輪的一端端部連接設有電機，所述支撐座上位于第一支撐架的兩側分別設有第二支撐架和第三支撐架，所述第二支撐架上設有可旋轉的第三軸承輥，所述第三支撐架上設有可旋轉的第四軸承輥，所述第三軸承輥與第四軸承輥使用第三傳送帶連接，所述第三軸承輥的一端穿過第二支撐架設有第一從動輪，所述第一主動輪與第一從動輪之間使用第一傳送帶連接。

本實用新型與現有技術相比的優點在于：通過滾軸和分條刀的配合完成對橡膠的切割，通過第一主動輪和第二主動輪連接，啟動電機，電機帶動第二軸承輥轉動，第二軸承輥轉動帶動第三軸承輥轉動，進而帶動第四軸承輥轉動，第三傳送帶帶動橡膠向分條刀送料，通過第一齒輪和第二齒輪外嚙合，第一軸承輥轉動帶動第二軸承輥轉動，且轉動方向相反，帶動橡膠持續向分條刀送料，操作者不需要將料手工送至切割刀，安全系數高。

進一步地，所述支撐座上位于第一支撐架和第二支撐架之間設有第四支撐架，所述第四支撐架上設有可旋轉的夾送輥，所述夾送輥位于第三傳送帶的上方，所述夾送輥靠近第一齒輪的一端穿過第四支撐架連接設有第二從動輪，所述第一軸承輥靠近第一齒輪的一端穿過第一支撐架設有第二主動輪，所述第二主動輪與第二從動輪之間使用第二傳送帶連接。通過夾送輥，可以夾送橡膠向分條刀送料，防止橡膠跑偏，送料可靠性強。

進一步地，所述夾送輥上設有若干槽紋。增強夾送輥與橡膠之間的摩擦力，增強夾送力。

進一步地，所述第一支撐架上設有支撐固定電機的支撐板。

進一步地，所述第三傳送帶由若干個平行設置的皮帶組成，所述滾軸和分條刀位于相鄰兩個皮帶之間。方便分條刀在滾軸上對橡膠進行切割。

進一步地，所述第一支撐架上位于分條刀的上方設有蓋板。蓋板可以防止操作者碰觸到分條刀。

附圖說明

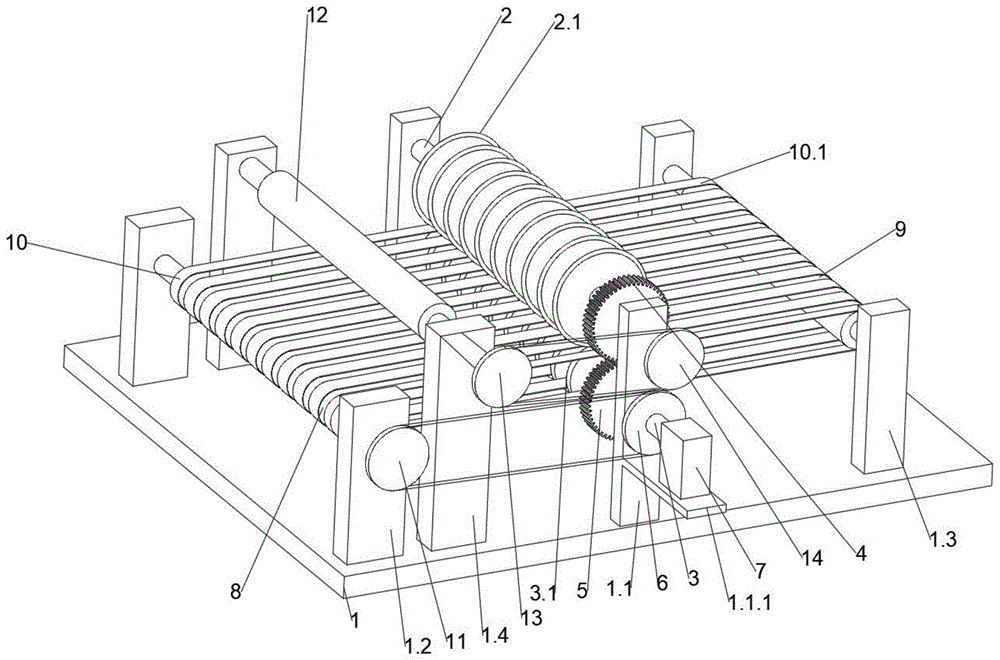

圖1是本實用新型一種多刀橡膠分條機的結構示意圖。

圖2是本實用新型中第一軸承輥和第二軸承輥的結構示意圖。

圖3是本實用新型中夾送輥的結構示意圖。

如圖所示：1、支撐座，2、第一軸承輥，3、第二軸承輥，4、第一齒輪，5、第二齒輪，6、第一主動輪，7、電機，8、第三軸承輥，9、第四軸承輥，10、第三傳送帶，11、第一從動輪，12、夾送輥，13、第二從動輪，14、第二主動輪，1.1、第一支撐架，1.2、第二支撐架，1.3、第三支撐架，1.4、第四支撐架，2.1、分條刀，3.1、滾軸，10.1、皮帶，1.1.1、支撐板。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明。

結合附圖1-3，一種多刀橡膠分條機，包括支撐座1，所述支撐座1上設有第一支撐架1.1，所述第一支撐架1.1上設有可旋轉的第一軸承輥2，所述第一軸承輥2上設有若干分條刀2.1，所述第一支撐架1.1上位于第一軸承輥2的下方設有第二軸承輥3，所述第二軸承輥3上匹配分條刀2.1設有滾軸3.1，所述滾軸3.1與分條刀2.1呈虛接觸狀態，所述第一軸承輥2與第二軸承輥3的一端分別連接有第一齒輪4和第二齒輪5，所述第一齒輪4與第二齒輪5相互嚙合，所述第二軸承輥3靠近第二齒輪5一端穿過第一支撐架1.1連接設有第一主動輪6，所述第二軸承輥3靠近第一主動輪6的一端端部連接設有電機7，所述支撐座1上位于第一支撐架1.1的兩側分別設有第二支撐架1.2和第三支撐架1.3，所述第二支撐架1.2上設有可旋轉的第三軸承輥8，所述第三支撐架1.3上設有可旋轉的第四軸承輥9，所述第三軸承輥8與第四軸承輥9使用第三傳送帶10連接，所述第三軸承輥8的一端穿過第二支撐架1.2設有第一從動輪11，所述第一主動輪6與第一從動輪11之間使用第一傳送帶連接。

所述支撐座1上位于第一支撐架1.1和第二支撐架1.2之間設有第四支撐架1.4，所述第四支撐架1.4上設有可旋轉的夾送輥12，所述夾送輥12位于第三傳送帶10的上方，所述夾送輥12靠近第一齒輪4的一端穿過第四支撐架1.4連接設有第二從動輪13，所述第一軸承輥2靠近第一齒輪4的一端穿過第一支撐架1.1設有第二主動輪14，所述第二主動輪14與第二從動輪13之間使用第二傳送帶連接。

所述夾送輥12上設有若干槽紋，所述第一支撐架1.1上設有支撐固定電機7的支撐板1.1.1，所述第三傳送帶10由若干個平行設置的皮帶10.1組成，所述滾軸3.1和分條刀2.1位于相鄰兩個皮帶10.1之間，所述第一支撐架1.1上位于分條刀2.1的上方設有蓋板，圖1中為了體現橡膠分條機的內部結構，未體現蓋板結構，具體設計時，可在第一支撐架1.1上方做支架支撐固定蓋板。

本實用新型在具體實施時，將橡膠放置在第三傳送帶10上，啟動電機7，電機7帶動第一主動輪6、第二齒輪5、第二軸承輥3同時轉動，第一主動輪6轉動帶動第一從動輪11轉動，第一從動輪11轉動帶動第三軸承輥8轉動，第三軸承輥8轉動帶動第四軸承輥9轉動，進而第三傳送帶10傳送橡膠向分條刀2.1送料，第三傳送帶10的傳動方向與第二軸承輥3的轉動方向相同，第二齒輪5轉動帶動第一齒輪4轉動，第一齒輪4轉動帶動第一軸承輥2和第二主動輪14轉動，由于第一齒輪4第二齒輪5外嚙合，因此第一軸承輥2與第二軸承輥3的轉動方向相反，進而分條刀2.1的轉動方向與滾軸3.1的轉動方向相反，在第三傳送帶10和滾軸3.1相同的轉動方向、滾軸3.1和分條刀2.1相反的轉動向，持續推動橡膠向分條刀2.1送料，第二主動輪14轉動帶動第二從動輪13轉動，第二從動輪13轉動帶動夾送輥12轉動，夾送輥12的轉動方向與第一軸承輥2的轉動方向相同，與第三傳送帶10的傳送方向相反，通過夾送輥12和第三傳送帶10相反的轉動方向，持續夾送橡膠向分條刀2.1送料，且夾送輥12上設有槽紋，避免橡膠跑偏，增強夾送力，送料可靠性強。使用時，操作者只需向夾送輥12送料，無需送料至分條刀2.1，提高安全系數。

以上對本實用新型及其實施方式進行了描述，這種描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構并不局限于此。總而言之如果本領域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬于本實用新型的保護范圍。

技術特征：

1.一種多刀橡膠分條機，包括支撐座(1)，其特征在于：所述支撐座(1)上設有第一支撐架(1.1)，所述第一支撐架(1.1)上設有可旋轉的第一軸承輥(2)，所述第一軸承輥(2)上設有若干分條刀(2.1)，所述第一支撐架(1.1)上位于第一軸承輥(2)的下方設有第二軸承輥(3)，所述第二軸承輥(3)的上匹配分條刀(2.1)設有滾軸(3.1)，所述滾軸(3.1)與分條刀(2.1)呈虛接觸狀態，所述第一軸承輥(2)與第二軸承輥(3)的一端分別連接有第一齒輪(4)和第二齒輪(5)，所述第一齒輪(4)與第二齒輪(5)相互嚙合，所述第二軸承輥(3)靠近第二齒輪(5)一端穿過第一支撐架(1.1)連接設有第一主動輪(6)，所述第二軸承輥(3)靠近第一主動輪(6)的一端端部連接設有電機(7)，所述支撐座(1)上位于第一支撐架(1.1)的兩側分別設有第二支撐架(1.2)和第三支撐架(1.3)，所述第二支撐架(1.2)上設有可旋轉的第三軸承輥(8)，所述第三支撐架(1.3)上設有可旋轉的第四軸承輥(9)，所述第三軸承輥(8)與第四軸承輥(9)使用第三傳送帶(10)連接，所述第三軸承輥(8)的一端穿過第二支撐架(1.2)設有第一從動輪(11)，所述第一主動輪(6)與第一從動輪(11)之間使用第一傳送帶連接。

2.根據權利要求1所述的一種多刀橡膠分條機，其特征在于：所述支撐座(1)上位于第一支撐架(1.1)和第二支撐架(1.2)之間設有第四支撐架(1.4)，所述第四支撐架(1.4)上設有可旋轉的夾送輥(12)，所述夾送輥(12)位于第三傳送帶(10)的上方，所述夾送輥(12)靠近第一齒輪(4)的一端穿過第四支撐架(1.4)連接設有第二從動輪(13)，所述第一軸承輥(2)靠近第一齒輪(4)的一端穿過第一支撐架(1.1)設有第二主動輪(14)，所述第二主動輪(14)與第二從動輪(13)之間使用第二傳送帶連接。

3.根據權利要求2所述的一種多刀橡膠分條機，其特征在于：所述夾送輥(12)上設有若干槽紋。

4.根據權利要求1所述的一種多刀橡膠分條機，其特征在于：所述第一支撐架(1.1)上設有支撐固定電機(7)的支撐板(1.1.1)。

5.根據權利要求1所述的一種多刀橡膠分條機，其特征在于：所述第三傳送帶(10)由若干個平行設置的皮帶(10.1)組成，所述滾軸(3.1)和分條刀(2.1)位于相鄰兩個傳送帶(10.1)之間。

6.根據權利要求1所述的一種多刀橡膠分條機，其特征在于：所述第一支撐架(1.1)上位于分條刀(2.1)的上方設有蓋板。

技術總結

本實用新型公開了一種多刀橡膠分條機，包括支撐座，所述支撐座上設有第一支撐架，所述第一支撐架上設有可旋轉的第一軸承輥，所述第一軸承輥上設有若干分條刀，所述第一支撐架上位于第一軸承輥的下方設有第二軸承輥，所述第二軸承輥上匹配分條刀設有滾軸，所述滾軸與分條刀呈虛接觸狀態。本實用新型與現有技術相比的優點在于：通過滾軸和分條刀的配合完成對橡膠的切割，通過第一主動輪和第二主動輪連接，啟動電機，電機帶動第二軸承輥轉動，第一軸承輥轉動帶動第二軸承輥轉動，轉動方向相反，帶動橡膠持續向分條刀送料，操作者不需要將料手工送至切割刀，安全系數高。

技術研發人員：張銀敬

受保護的技術使用者：曲周縣強基橡塑有限公司

技術研發日：2020.09.27

技術公布日：2021.06.15
