本實用新型涉及熱敏紙加工設備的技術領域，特別涉及一種熱敏紙分切機進料部。

背景技術：

熱敏紙是一種加工紙，其制造原理就是在優質的原紙上涂布一層熱敏涂料(熱敏變色層)。熱敏紙在生產過程中需要經過分切機在紙卷芯上收卷形成一定規格、一定緊度要求的成品紙卷才能出廠。

如說明書附圖5所示，現有技術中的熱敏紙分切機進料部，其包括進料機架1，進料機架1上安裝有氣漲軸2，氣漲軸2上放置卷狀的熱敏紙。進料機架1上位于氣漲軸2的斜下方固定設置有張緊輥3，熱敏紙從張緊輥3的下方引導后再輸入至分切部進行分切。在實際生產中，人工引紙的過程會存在一定的誤差，導致張緊輥3對熱敏紙幅寬方向上各處的包緊力不均，當熱敏紙進行正常輸送后，熱敏紙便會朝向包緊力較大的一側跑偏，同時熱敏紙的表面也會產生較多的折皺，故此問題亟待解決。

技術實現要素：

本實用新型的目的在于提供一種熱敏紙分切機進料部，具有可調節張緊輥對熱敏紙幅寬方向上的各處包緊力的均勻性，從而使得熱敏紙在輸送的過程中不易發生跑偏與折皺的效果。

本實用新型的上述技術目的是通過以下技術方案得以實現的：

一種熱敏紙分切機進料部，包括進料機架，所述進料機架上沿進料方向依次設置有氣漲軸和張緊輥，所述進料機架上位于張緊輥長度方向的兩端分別設置有調節座，所述張緊輥的兩端嵌入至調節座內；

所述調節座的側壁螺紋連接有調節螺栓，所述調節螺栓旋入調節座的一端與所述張緊輥的端部抵接。

通過采用上述技術方案，松緊調節螺栓可不斷地調節張緊輥兩端的高度位置，使其對熱敏紙幅寬方向上的各處包緊力盡可能地均勻，從而使得熱敏紙在輸送的過程中不易發生跑偏與折皺的現象。

本實用新型進一步設置為：所述張緊輥的兩端同軸設置有延長桿，所述延長桿嵌入至調節座內，所述延長桿嵌入調節座的側壁貼合設置有彈性墊片，所述調節螺栓的一端與所述彈性墊片抵接。

通過采用上述技術方案，彈性墊片能夠避免延長桿與調節螺栓之間直接接觸，對二者起到保護作用，同時還能夠增大氣漲軸兩端高度的調整范圍。

本實用新型進一步設置為：所述張緊輥的兩端端面開設有容納槽，所述延長桿部分位于容納槽內，所述延長桿與容納槽的槽底之間固定設置有彈簧。

通過采用上述技術方案，容納槽和彈簧的設置能夠方便將氣漲軸的兩端安裝至調節座內。

本實用新型進一步設置為：所述進料機架的左右兩側設置有安裝座，所述安裝座的側壁開設有安裝缺口，所述氣漲軸水平嵌入至安裝缺口內，所述安裝座上通過固定機構鎖緊氣漲軸。

通過采用上述技術方案，利用固定機構鎖緊氣漲軸，能夠使得氣漲軸上的卷狀熱敏紙在送料時更為穩定。

本實用新型進一步設置為：所述固定機構包括鎖緊桿、鎖緊塊和U形螺栓，所述鎖緊桿與鎖緊塊均與安裝座鉸接，所述鎖緊桿的側壁與氣漲軸的側壁抵接，所述鎖緊桿上設置有卡緊缺口，所述鎖緊塊與卡緊缺口分別位于氣漲軸的左右兩側；

所述U形螺栓包括連接桿以及與連接桿兩端一體成型的螺紋桿，所述鎖緊塊的左右側壁沿其長度方向?qū)ΨQ設置有轉動的連接柱，所述連接桿與卡緊缺口抵接，兩個所述螺紋桿分別穿出對應的連接柱并螺紋連接有調節螺母。

通過采用上述技術方案，將鎖緊塊與鎖緊桿轉動到位，使得連接桿卡在卡緊缺口內，再利用調節螺母將U形螺栓鎖緊，此時氣漲軸便會被鎖緊桿牢牢夾持于安裝缺口內。

本實用新型進一步設置為：所述調節螺母與連接柱之間抵接有鎖緊墊片。

通過采用上述技術方案，鎖緊墊片能夠增大調節螺母的緊固力，使得U形螺栓的連接桿能夠牢牢固定鎖緊桿，進而增加了氣漲軸固定的穩定性。

本實用新型進一步設置為：所述鎖緊塊遠離鎖緊桿的一端連接有轉動手柄。

通過采用上述技術方案，轉動轉動手柄即可對轉動塊與U形螺栓進行操作，方便了連接桿脫離出卡緊缺口。

本實用新型進一步設置為：所述卡緊缺口的側壁貼合設置有橡膠墊塊。

通過采用上述技術方案，橡膠墊塊能夠避免連接桿與卡緊缺口直接接觸，對二者起到保護作用。

綜上所述，本實用新型具有以下有益效果：

1.通過調節座和調節螺栓的設置，能夠調節張緊輥兩端的高低，進而調節其對經過的熱敏紙的張緊力，使得熱敏紙輸送時表面不易發生折皺；

2.通過延長桿的設置，能夠方便將氣漲軸安裝于調節座上；

3.通過固定機構的設置，能夠鎖緊氣漲軸，使得熱敏紙在送紙時更為平穩。

附圖說明

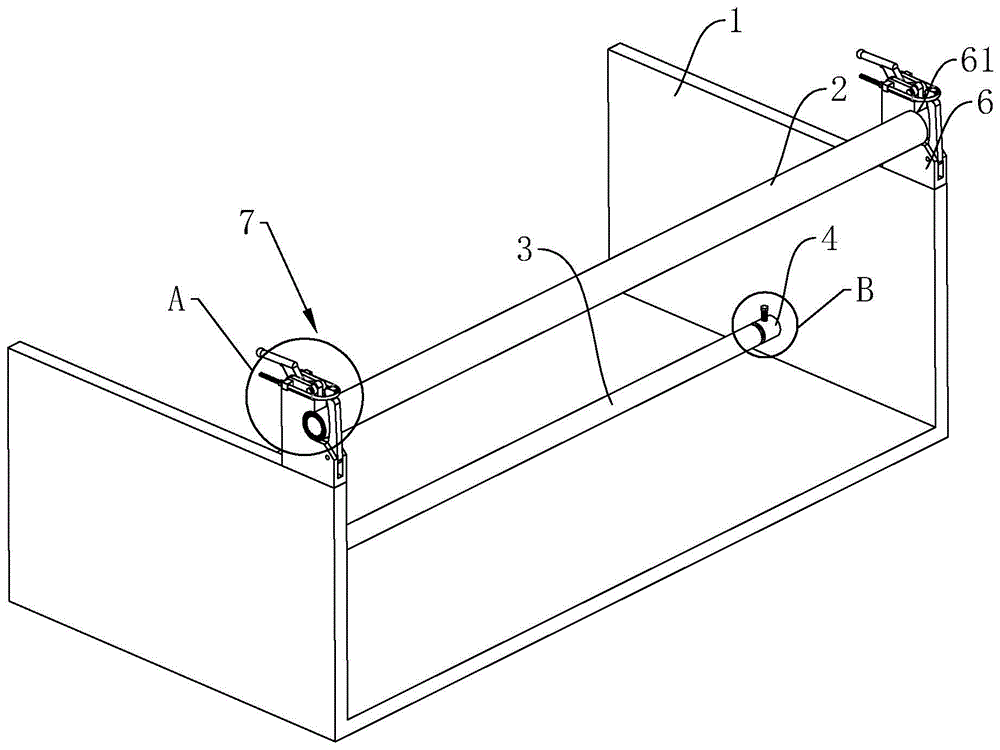

圖1是本實用新型中用于體現整體的結構示意圖；

圖2是圖1中A部放大圖，用于體現固定機構的結構示意圖；

圖3是本實用新型中用于體現張緊輥與延長桿之間的連接關系示意圖；

圖4是圖1中B部放大圖，用于體現調節螺栓與調節座之間的連接關系示意圖；

圖5是現有技術中用于體現熱敏紙分切機進料部的結構示意圖。

圖中，1、進料機架；2、氣漲軸；3、張緊輥；31、容納槽；4、調節座；41、調節螺栓；5、延長桿；51、彈性墊片；6、安裝座；61、安裝缺口；62、鉸接座；7、固定機構；71、鎖緊桿；711、卡緊缺口；72、鎖緊塊；721、直邊部；722、斜邊部；7211、連接柱；73、U形螺栓；731、連接桿；732、螺紋桿；74、調節螺母；75、鎖緊墊片；76、轉動手柄；8、彈簧。

具體實施方式

以下結合附圖對本實用新型作進一步詳細說明。

實施例：如圖1所示，為本實用新型公開的一種熱敏紙分切機進料部，包括進料機架1，進料機架1上安裝有氣漲軸2，氣漲軸2上固定套設有卷狀的熱敏紙。在進料機架1上位于氣漲軸2的左下方設置有張緊輥3，熱敏紙經張緊輥3的下側包緊后輸送至熱敏紙分切機的分切部進行分切工作。

如圖1所示，進料機架1的左右兩側設置有安裝座6，安裝座6遠離張緊輥3的側壁沿水平方向開設有半圓形的安裝缺口61，氣漲軸2的兩端便水平放置于安裝缺口61內，安裝座6上通過固定機構7鎖緊氣漲軸2。

如圖2所示，該固定機構7包括鎖緊桿71、鎖緊塊72和U形螺栓73。安裝座6的上端固定設置有鉸接座62，鎖緊塊72包括一體成型的直邊部721和斜邊部722，直邊部721位于氣漲軸2端部的左上方且與鉸接座62鉸接，斜邊部722遠離直邊部721的一端一體成型有轉動手柄76。鎖緊桿71與安裝座6鉸接，且位于氣漲軸2的前側，鎖緊桿71的上端延伸至鉸接座62處，且其遠離鉸接座62的側壁開設有卡緊缺口711，卡緊缺口711的側壁設置有橡膠墊塊(圖中未示出)。

如圖2所示，U形螺栓73包括連接桿731以及與連接桿731兩端一體成型的螺紋桿732，在直邊部721的左右兩側均轉動連接有連接柱7211，連接桿731與卡緊缺口711抵接，兩個螺紋桿732分別穿出對應的連接柱7211并螺紋連接有調節螺母74，調節螺母74與連接柱7211之間設置有用于加強二者之間緊固力的鎖緊墊片75。

如圖3所示，張緊輥3的左右兩端端面開設有容納槽31，容納槽31內設置有延長桿5與彈簧8，延長桿5的外側環繞設置有由橡膠材料制成的彈性墊片51；彈簧8的一端與容納槽31的槽底固定，另一端與延長桿5朝向容納槽31槽底的端面固定。

如圖3和4所示，在進料機架1上的相對側壁上均固定設置有用于安裝張緊輥3的調節座4，初始狀態時彈簧8不受外力作用，延長桿5部分延伸出容納槽31，擠壓延長桿5，使得整個張緊輥3的長度略小于兩個調節座4之間的距離，再將延長桿5分別插入至對應的調節座4內。在調節座4上還螺紋連接有調節螺栓41，調節螺栓41的的一端與彈性墊片51相抵接，旋動調節螺栓41即可調整張緊輥3兩端各自的高度，進而使得其下側經過的熱敏紙沿幅寬方向上所受到的張緊力盡可能保持一致。

上述實施例的實施原理為：先將氣漲軸2放置于安裝缺口61內，轉動鎖緊桿71，使得鎖緊桿71的側面與氣漲軸2抵接，緊接著通過轉動手柄76轉動鎖緊塊72，使得U形螺栓73的連接桿731卡接至卡緊缺口711內，再反向轉動鎖緊塊72，同時擰緊調節螺母74，此時U形螺栓73整體便會朝向遠離卡緊缺口711的方向移動，從而對氣漲軸2的安裝位置進行鎖緊。

在熱敏紙輸送過程中，若發現其向張緊輥3的左側移動時即意味著熱敏紙左側所受張緊輥3的張緊力較大，此時可擰緊右側調節座4上的調節螺栓41，使得張緊輥3的左端高度降低至合適位置即可，從而增大張緊輥3對熱敏紙右側部分的張緊力，使得熱敏紙在幅寬方向上的受力均勻。同理，若發現熱敏紙朝向張緊輥3的右側移動只需擰緊左側調節座4上的調節螺栓41即可。

本具體實施例僅僅是對本實用新型的解釋，其并不是對本實用新型的限制，本領域技術人員在閱讀完本說明書后可以根據需要對本實施例做出沒有創造性貢獻的修改，但只要在本實用新型的權利要求范圍內都受到專利法的保護。

技術特征：

1.一種熱敏紙分切機進料部，包括進料機架(1)，所述進料機架(1)上沿進料方向依次設置有氣漲軸(2)和張緊輥(3)，其特征在于：所述進料機架(1)上位于張緊輥(3)長度方向的兩端分別設置有調節座(4)，所述張緊輥(3)的兩端嵌入至調節座(4)內；

所述調節座(4)的側壁螺紋連接有調節螺栓(41)，所述調節螺栓(41)旋入調節座(4)的一端與所述張緊輥(3)的端部抵接。

2.根據權利要求1所述的一種熱敏紙分切機進料部，其特征在于：所述張緊輥(3)的兩端同軸設置有延長桿(5)，所述延長桿(5)嵌入至調節座(4)內，所述延長桿(5)嵌入調節座(4)的側壁貼合設置有彈性墊片(51)，所述調節螺栓(41)的一端與所述彈性墊片(51)抵接。

3.根據權利要求2所述的一種熱敏紙分切機進料部，其特征在于：所述張緊輥(3)的兩端端面開設有容納槽(21)，所述延長桿(5)部分位于容納槽(21)內，所述延長桿(5)與容納槽(21)的槽底之間固定設置有彈簧(8)。

4.根據權利要求3所述的一種熱敏紙分切機進料部，其特征在于：所述進料機架(1)的左右兩側設置有安裝座(6)，所述安裝座(6)的側壁開設有安裝缺口(61)，所述氣漲軸(2)水平嵌入至安裝缺口(61)內，所述安裝座(6)上通過固定機構(7)鎖緊氣漲軸(2)。

5.根據權利要求4所述的一種熱敏紙分切機進料部，其特征在于：所述固定機構(7)包括鎖緊桿(71)、鎖緊塊(72)和U形螺栓(73)，所述鎖緊桿(71)與鎖緊塊(72)均與安裝座(6)鉸接，所述鎖緊桿(71)的側壁與氣漲軸(2)的側壁抵接，所述鎖緊桿(71)上設置有卡緊缺口(711)，所述鎖緊塊(72)與卡緊缺口(711)分別位于氣漲軸(2)的左右兩側；

所述U形螺栓(73)包括連接桿(731)以及與連接桿(731)兩端一體成型的螺紋桿(732)，所述鎖緊塊(72)的左右側壁沿其長度方向?qū)ΨQ設置有轉動的連接柱(7211)，所述連接桿(731)與卡緊缺口(711)抵接，兩個所述螺紋桿(732)分別穿出對應的連接柱(7211)并螺紋連接有調節螺母(74)。

6.根據權利要求5所述的一種熱敏紙分切機進料部，其特征在于：所述調節螺母(74)與連接柱(7211)之間抵接有鎖緊墊片(75)。

7.根據權利要求6所述的一種熱敏紙分切機進料部，其特征在于：所述鎖緊塊(72)遠離鎖緊桿(71)的一端連接有轉動手柄(76)。

8.根據權利要求7所述的一種熱敏紙分切機進料部，其特征在于：所述卡緊缺口(711)的側壁貼合設置有橡膠墊塊。

技術總結

本實用新型公開了一種熱敏紙分切機進料部，屬于熱敏紙加工設備領域，其包括進料機架，所述進料機架上沿進料方向依次設置有氣漲軸和張緊輥，所述進料機架上位于張緊輥長度方向的兩端分別設置有調節座，所述張緊輥的兩端嵌入至調節座內；所述調節座的側壁螺紋連接有調節螺栓，所述調節螺栓旋入調節座的一端與所述張緊輥的端部抵接。本實用新型具有可調節張緊輥對熱敏紙幅寬方向上的各處包緊力的均勻性，從而使得熱敏紙在輸送的過程中不易發生跑偏與折皺的效果。

技術研發人員：徐敏華

受保護的技術使用者：蘇州冠威熱敏紙有限公司

技術研發日：2018.12.15
