本實用新型涉及分切機技術領域，具體是指一種動力電池極片分切上刀架調整量化機構。

背景技術：

動力鋰離子電池極片分切是動力電池生產過程中最關鍵一道工序，特別是受材料涂層化學成分，箔材的厚薄等因素的影響，造成在生產過程中產生不良品。特別是調節上下刀軸的位置，需要靠人工的經驗來確定上下刀分切的最佳狀態。有調整的時間長，浪費材料多的缺點。

分切技術是鋰電池行業生產過程中必不可少的工序，也是直接影響電池質量，產量等各項性能的關鍵工序，基于此，本實用新型設計了一種用于全自動動力電池分切上刀調整量化機構，以解決上述問題。

技術實現要素：

本實用新型的目的是克服以上的技術缺陷，提供一種動力電池極片分切上刀架調整量化機構，提高人工工作效率，節約原材料。

為解決上述技術問題，本實用新型提供的技術方案為：一種動力電池極片分切上刀架調整量化機構，包括下刀架機構、電子刀機構、上刀架機構和千分表微調機構，所述下刀架機構中設置有撥盤和右支撐架，所述下刀架機構通過外部動力驅動撥盤和下刀軸組件，所述撥盤和下刀軸組件通過外部動力轉動，形成獨立的動力驅動，所述右支撐架、左支撐架與上刀架機構中工作臺左支撐板、工作臺右支撐板連接，所述上刀架機構包括工作臺底板、直線導軌、齒條和磁柵尺系統，所述直線導軌和齒條上下排列安裝在工作臺底板上，所述直線導軌、齒條與電子刀機構中齒輪轉軸組件、滑塊組合手工傳動，所述電子刀機構中包括上刀軸組件、防護吸塵組件、燕尾前后微調組件、精密微分頭左右偏擺微調組件、精密微分頭上下偏擺微調組件、可調氣缸和精密導軌，所述可調氣缸、傳感器、齒輪轉軸組件安裝在氣缸連接板上，所述精密導軌、上下滑塊過渡板安裝在可調氣缸的伸縮端，所述精密導軌安裝在滑塊固定板的側壁，所述上刀軸組件、防護吸塵組件、伺服電機切刀組件和防護吸塵組件安裝在上刀軸組件上，所述伺服電機切刀組件和上刀軸組件用同步帶傳動，所述千分表微調機構包括千分表、精密滾珠絲杠、絲桿調節手柄、導軌鎖緊螺釘和導軌鎖緊塊，所述精密滾珠絲杠的伸縮位移傳遞給千分表。

本實用新型與現有技術相比的優點在于：本實用新型解決了在調節上下刀軸的位置時，需要靠人工的經驗來確定上下刀分切的最佳狀態，有效的提高人工工作效率，為客戶廠家節約原材料。

作為改進，所述傳感器為精密接觸傳感器。

作為改進，所述傳感器在精密導軌上通過手柄進行位置調節。

作為改進，所述磁柵尺系統通過齒輪轉軸組件和齒條手動橫向移動反饋的數據信號傳輸至顯示器顯示準確的位置數據。

作為改進，所述下刀軸組件的一側安裝有傳動撥盤，所述下刀軸組件通過傳動撥盤進行驅動。

附圖說明

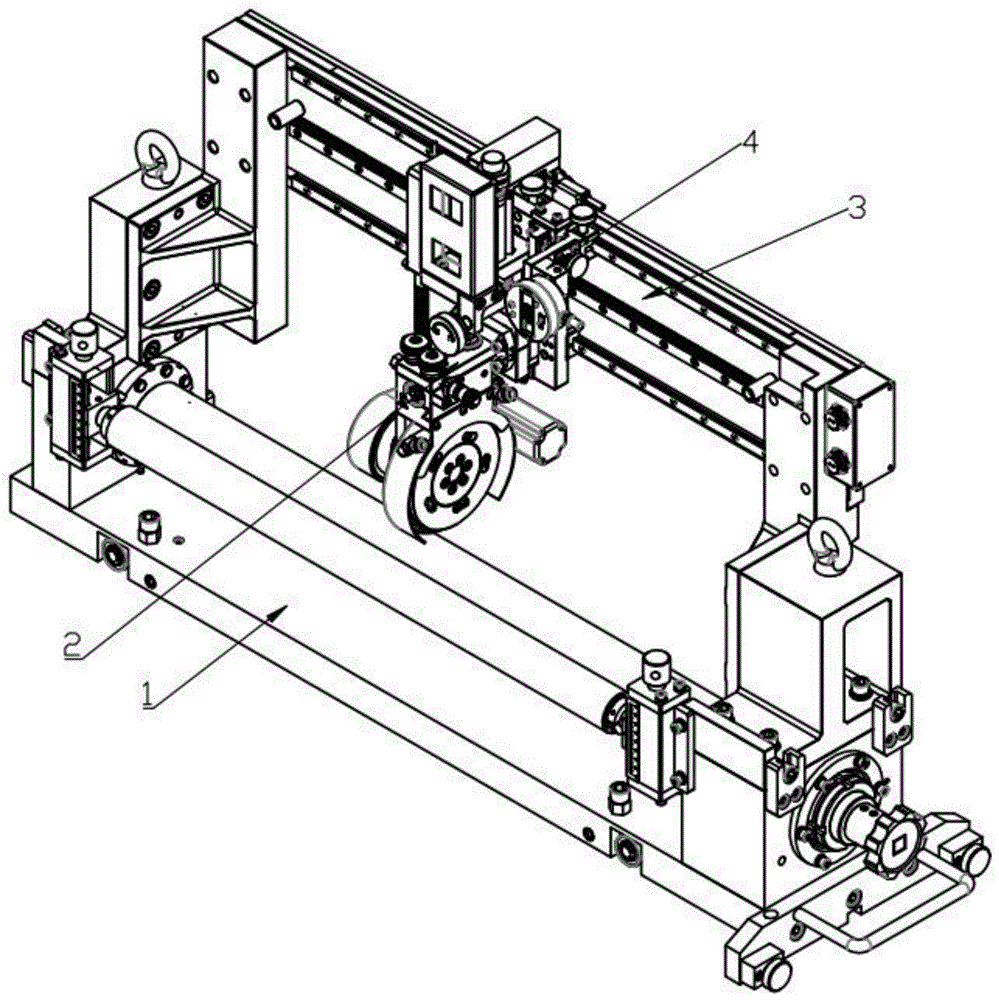

圖1是本實用新型一種動力電池極片分切上刀架調整量化機構的結構示意圖。

圖2是本實用新型一種動力電池極片分切上刀架調整量化機構的下刀架機構結構示意圖。

圖3是本實用新型一種動力電池極片分切上刀架調整量化機構的電子刀機構結構示意圖。

圖4是本實用新型一種動力電池極片分切上刀架調整量化機構的上刀架機構結構示意圖。

圖5是本實用新型一種動力電池極片分切上刀架調整量化機構的千分表微調機構結構示意圖。

如圖所示1、上刀架機構，101、組件底板組件，102、下刀軸組件，103、刀架調節導輥組件，104、撥盤，105、右支撐架，106、左支撐架，2、電子刀機構，201、上刀軸組件，202、防護吸塵組件，203、燕尾前后微調組件，204、精密微分頭左右偏擺微調組件，205、精密微分頭上下偏擺微調組件，206、氣缸連接板，207、可調氣缸，208、精密導軌，209、伺服電機，210、傳感器，211、滑塊，212、上下滑塊過渡板，213、齒輪轉軸組件，214、滑塊固定板，3、上刀架機構，301、工作臺底板組件，302、直線導軌，303、齒條，304、磁柵尺系統，305、工作臺右支撐板，306、工作臺左支撐板，4、千分表微調機構機構，401、千分表，402、精密滾珠絲杠，403、絲桿調節手柄，404、導軌鎖緊螺釘，405、導軌鎖緊塊。

具體實施方式

下面結合附圖對本實用新型做進一步的詳細說明。

一種動力電池極片分切上刀架調整量化機構，包括下刀架機構1、電子刀機構2、上刀架機構3和千分表微調機構4，所述下刀架機構1中設置有撥盤104和右支撐架105，所述下刀架機構1通過外部動力驅動撥盤104和下刀軸組件102，所述撥盤104和下刀軸組件102通過外部動力轉動，形成獨立的動力驅動，所述右支撐架105、左支撐架106與上刀架機構3中工作臺左支撐板305、工作臺右支撐板306連接，所述上刀架機構3包括工作臺底板301、直線導軌302、齒條303和磁柵尺系統304，所述直線導軌302和齒條303上下排列安裝在工作臺底板301上，所述直線導軌302、齒條303與電子刀機構2中齒輪轉軸組件213、滑塊211組合手工傳動，所述電子刀機構2中包括上刀軸組件201、防護吸塵組件202、燕尾前后微調組件203、精密微分頭左右偏擺微調組件204、精密微分頭上下偏擺微調組件205、可調氣缸207和精密導軌208，所述可調氣缸207、傳感器210、齒輪轉軸組件213安裝在氣缸連接板206上，所述精密導軌208、上下滑塊過渡板212安裝在可調氣缸207的伸縮端，所述精密導軌208安裝在滑塊固定板214的側壁，所述上刀軸組件201、防護吸塵組件202、伺服電機切刀組件209和防護吸塵組件202安裝在上刀軸組件201上，所述伺服電機切刀組件209和上刀軸組件201用同步帶傳動，所述千分表微調機構4包括千分表401、精密滾珠絲杠402、絲桿調節手柄403、導軌鎖緊螺釘404和導軌鎖緊塊405，所述精密滾珠絲杠402的伸縮位移傳遞給千分表401。

所述傳感器210為精密接觸傳感器。

所述傳感器210在精密導軌208上通過手柄進行位置調節。

所述磁柵尺系統304通過齒輪轉軸組件213和齒條303手動橫向移動反饋的數據信號傳輸至顯示器顯示準確的位置數據。

所述下刀軸組件102的一側安裝有傳動撥盤104，所述下刀軸組件102通過傳動撥盤104進行驅動。

本實用新型在具體實施時，物料以圓柱筒狀包含物料和卷料筒通過氣脹的方式被固定在放卷機構上，經過傳動輥機構，進入分切刀機構分切，分切的過程中根據不同的材料條件，調節電子刀機構中的可調氣缸207，調節上刀片切入下刀片的吃刀深度，調節204精密微分頭左右偏擺機構，調節上刀片切入的左右縱向角度，調節205精密微分頭上下偏擺微調組件調節上刀片切入下刀片橫向截面的角度，調整203燕尾前后微調組件可調整上刀平對下刀片中心位置的偏移量。

以上對本實用新型及其實施方式進行了描述，這種描述沒有限制性，附圖中所示的也只是本實用新型的實施方式之一，實際的結構并不局限于此?？偠灾绻绢I(lǐng)域的普通技術人員受其啟示，在不脫離本實用新型創造宗旨的情況下，不經創造性的設計出與該技術方案相似的結構方式及實施例，均應屬于本實用新型的保護范圍。
