一種具有除塵功能的鋰電池分切機的制作方法

本發明涉及鋰電池分切機設備領域，具體是一種具有除塵功能的鋰電池分切機。

背景技術：

“鋰電池”，是一類由鋰金屬或鋰合金為負極材料、使用非水電解質溶液的電池。1912年鋰金屬電池最早由gilbertn.lewis提出并研究。由于鋰金屬的化學特性非?；顫?，使得鋰金屬的加工、保存、使用，對環境要求非常高。所以，鋰電池長期沒有得到應用。隨著科學技術的發展，現在鋰電池已經成為了主流。分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。分切機不斷從單電機控制往雙電機，三電機發展，在機器速度更快情況下更加穩定高效。分切機主要是將大卷筒母卷分切為不同寬度的產品，并可以有檢查產品質量的作用。鋰電池分切機主要針對鋰電池生產用的原料如銅箔進行切割。

目前的鋰電池分切機功能單一，不具備良好的除塵效果，因此市場急需研制一種新型的具有除塵功能的鋰電池分切機來幫助人們解決現有的問題。

技術實現要素：

本發明的目的在于提供一種具有除塵功能的鋰電池分切機，以解決現有技術中的鋰電池分切機功能單一，不具備良好的除塵效果等問題。

為實現上述目的，本發明提供如下技術方案：一種具有除塵功能的鋰電池分切機，包括分切機主體，所述分切機主體內部設置有作業倉，所述作業倉內部安裝有主動輥，且主動輥的一端通過轉動軸與設置在分切機主體外部的電動機轉動連接，所述作業倉內部安裝有從動輥，且從動輥設置有四組，所述分切機主體上方通過支架與切割箱體相固定，所述切割箱體外部安裝有伺服電機，且伺服電機的一端通過旋轉主軸與半齒輪轉動連接，所述半齒輪設置在切割箱體的內部，所述半齒輪的一端通過齒條與切刀片相連接，所述齒條的上端通過壓縮彈簧與切割箱體相固定，所述作業倉內部安裝有除塵風機，且除塵風機位于切割箱體的正下方。

優選的，所述分切機主體底部四個拐角處均安裝有支撐柱。

優選的，所述齒條與半齒輪通過嚙合作用傳動連接。

優選的，所述除塵風機的一端通過吸塵管與灰塵收集漏斗連接。

優選的，所述除塵風機的另一端通過排塵管與灰塵收納箱密封連接。

優選的，所述灰塵收納箱設置在作業倉內部，且灰塵收納箱位于除塵風機的一側。

與現有技術相比，本發明的有益效果是：本發明通過伺服電機的一端通過旋轉主軸與半齒輪轉動連接，半齒輪的一端通過齒條與切刀片相連接，通過伺服電機正反轉帶動齒條上的切刀片做線性運動，同時由于半齒輪式設計，當轉動到半齒輪沒有齒的部分，齒條因壓縮彈簧的推力將切刀片向下做出切斷動作，具備切割打斷效果，自動化程度較高，實現了自動切割作用；除塵風機的一端通過吸塵管與灰塵收集漏斗連接，除塵風機的另一端通過排塵管與灰塵收納箱密封連接，通過安裝有除塵風機，利用灰塵收集漏斗可將切割過程中產生的粉屑灰塵通過吸塵管吸入進灰塵收納箱中儲存起來，具備良好的除塵效果，保障了車間的作業環境。

附圖說明

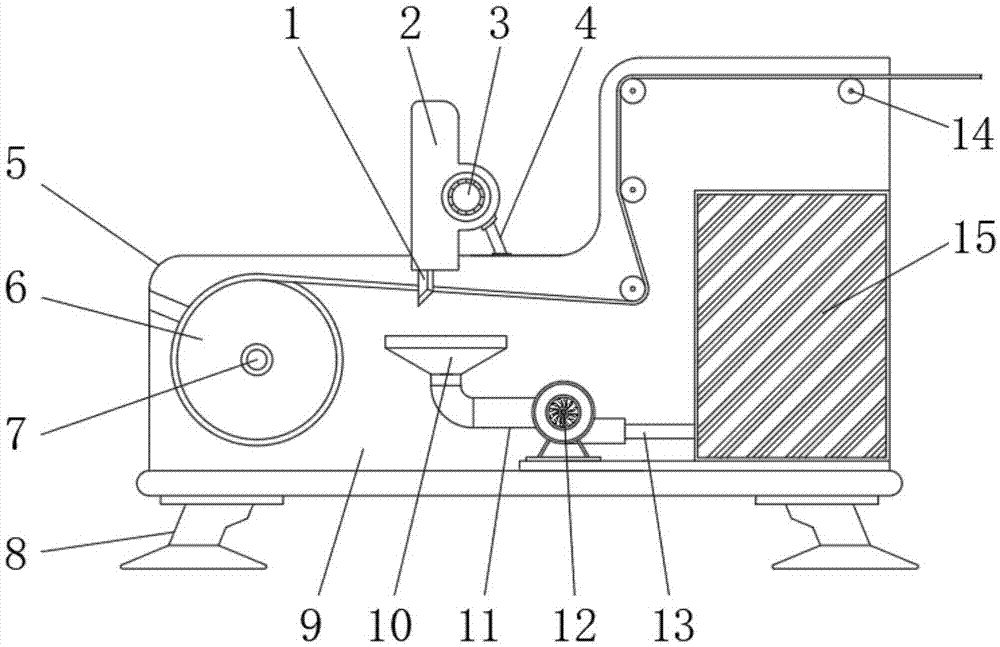

圖1為本發明一種具有除塵功能的鋰電池分切機的結構示意圖。

圖2為本發明的切割箱體內部結構示意圖。

圖3為本發明的主動輥結構示意圖。

圖中：1、切刀片；2、切割箱體；3、伺服電機；4、支架；5、分切機主體；6、主動輥；7、轉動軸；8、支撐柱；9、作業倉；10、灰塵收集漏斗；11、吸塵管；12、除塵風機；13、排塵管；14、從動輥；15、灰塵收納箱；16、半齒輪；17、旋轉主軸；18、壓縮彈簧；19、齒條。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1～3，本發明實施例中，一種具有除塵功能的鋰電池分切機，包括分切機主體5，分切機主體5內部設置有作業倉9，作業倉9內部安裝有主動輥6，且主動輥6的一端通過轉動軸7與設置在分切機主體5外部的電動機轉動連接，作業倉9內部安裝有從動輥14，且從動輥14設置有四組，分切機主體5上方通過支架4與切割箱體2相固定，切割箱體2外部安裝有伺服電機3，且伺服電機3的一端通過旋轉主軸17與半齒輪16轉動連接，半齒輪16設置在切割箱體2的內部，半齒輪16的一端通過齒條19與切刀片1相連接，齒條19的上端通過壓縮彈簧18與切割箱體2相固定，通過伺服電機3正反轉帶動齒條19上的切刀片1做線性運動，同時由于采用半齒輪式設計，當轉動到半齒輪16沒有齒的部分，齒條19因壓縮彈簧18的推力將切刀片向下做出切斷動作，具備切割打斷效果，自動化程度較高，實現了自動切割作用，作業倉9內部安裝有除塵風機12，且除塵風機12位于切割箱體2的正下方，分切機主體5底部四個拐角處均安裝有支撐柱8，齒條19與半齒輪16通過嚙合作用傳動連接，除塵風機12的一端通過吸塵管11與灰塵收集漏斗10連接，除塵風機12的另一端通過排塵管13與灰塵收納箱15密封連接，灰塵收納箱15設置在作業倉9內部，且灰塵收納箱15位于除塵風機12的一側，通過安裝有除塵風機12，利用灰塵收集漏斗10可將切割過程中產生的粉屑灰塵通過吸塵管11吸入進灰塵收納箱15中儲存起來，具備良好的除塵效果，保障了車間的作業環境。

本發明的工作原理是：作業倉9內部安裝有主動輥6，主動輥6的一端通過轉動軸7與設置在分切機主體5外部的電動機轉動連接，作業倉9內部安裝有從動輥14，開啟電動機帶動主動輥6進行轉動，將鋰電池生產用的卷材包裹在主動輥6和從動輥14外表面進行傳輸，分切機主體5上方通過支架4與切割箱體2相固定，切割箱體2外部安裝有伺服電機3，伺服電機3的一端通過旋轉主軸17與半齒輪16轉動連接，半齒輪16的一端通過齒條19與切刀片1相連接，齒條19的上端通過壓縮彈簧18與切割箱體2相固定，通過伺服電機3正反轉帶動齒條19上的切刀片1做線性運動，同時由于采用半齒輪式設計，當轉動到半齒輪16沒有齒的部分，齒條19因壓縮彈簧18的推力將切刀片向下做出切斷動作，具備切割打斷效果，自動化程度較高，實現了自動切割作用，作業倉9內部安裝有除塵風機12，除塵風機12的一端通過吸塵管11與灰塵收集漏斗10連接，除塵風機12的另一端通過排塵管13與灰塵收納箱15密封連接，通過安裝有除塵風機12，利用灰塵收集漏斗10可將切割過程中產生的粉屑灰塵通過吸塵管11吸入進灰塵收納箱15中儲存起來，具備良好的除塵效果，保障了車間的作業環境。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

技術總結

本發明公開了一種具有除塵功能的鋰電池分切機，包括分切機主體，所述分切機主體內部設置有作業倉，所述作業倉內部安裝有主動輥，且主動輥的一端通過轉動軸與設置在分切機主體外部的電動機轉動連接，所述作業倉內部安裝有從動輥，所述分切機主體上方通過支架與切割箱體相固定，所述切割箱體外部安裝有伺服電機，且伺服電機的一端通過旋轉主軸與半齒輪轉動連接，所述半齒輪設置在切割箱體的內部，所述半齒輪的一端通過齒條與切刀片相連接，所述齒條的上端通過壓縮彈簧與切割箱體相固定，所述作業倉內部安裝有除塵風機，且除塵風機位于切割箱體的正下方。本發明解決了目前鋰電池分切機功能單一，不具備良好的除塵效果等問題。

技術研發人員：徐林

受保護的技術使用者：江蘇萬達新能源科技股份有限公司

技術研發日：2018.11.14

技術公布日：2019.01.22
